Ч.9 Продолжаем сборку: дисплей, кнопки управления, термощуп.

Черновая версия.
Информация добавляется по мере поступления

В этой части мы продолжаем собирать нашу автоматику из готовых модулей для Ардуино.


Видео по установки библиотеки для дисплея

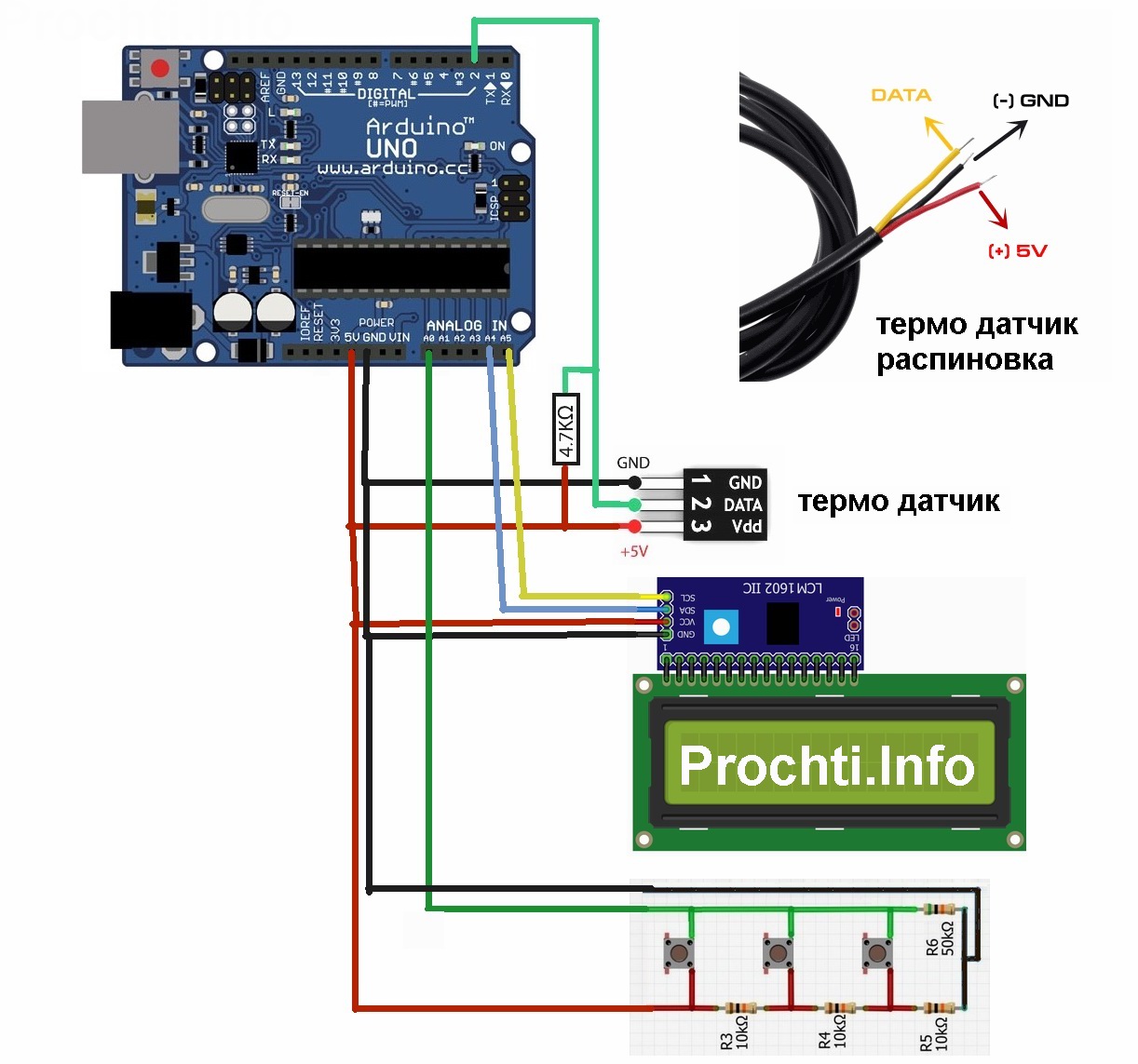

Схема подключения


Посмотреть Скетч. Программу.
При сохранении, переименовать с расширением ino
Пример displ_temp_knopki.ino

Еще про скетч:
Я все подробно расписал у каждой строчки программы.
Если что-то непонятно, пишите в комментарии под видео. Когда оно появится.


Сборка схемы
Сборку схемы я произведу в 2х вариантах.
В первом, для тех, у кого сложности с пайкой.
Это будет сборка на проводах, без печатной платы.
В дальнейшем, я так делать не буду, так как поаказав вам стоартовые идеи, собирать, по простому, вы сможете и сами.
Видя перед собой схему соединений.
Она называется принципиальной.
Во втором варианте, будет центральная плата коммутации, к которой можно будет подключать те или иные блоки.

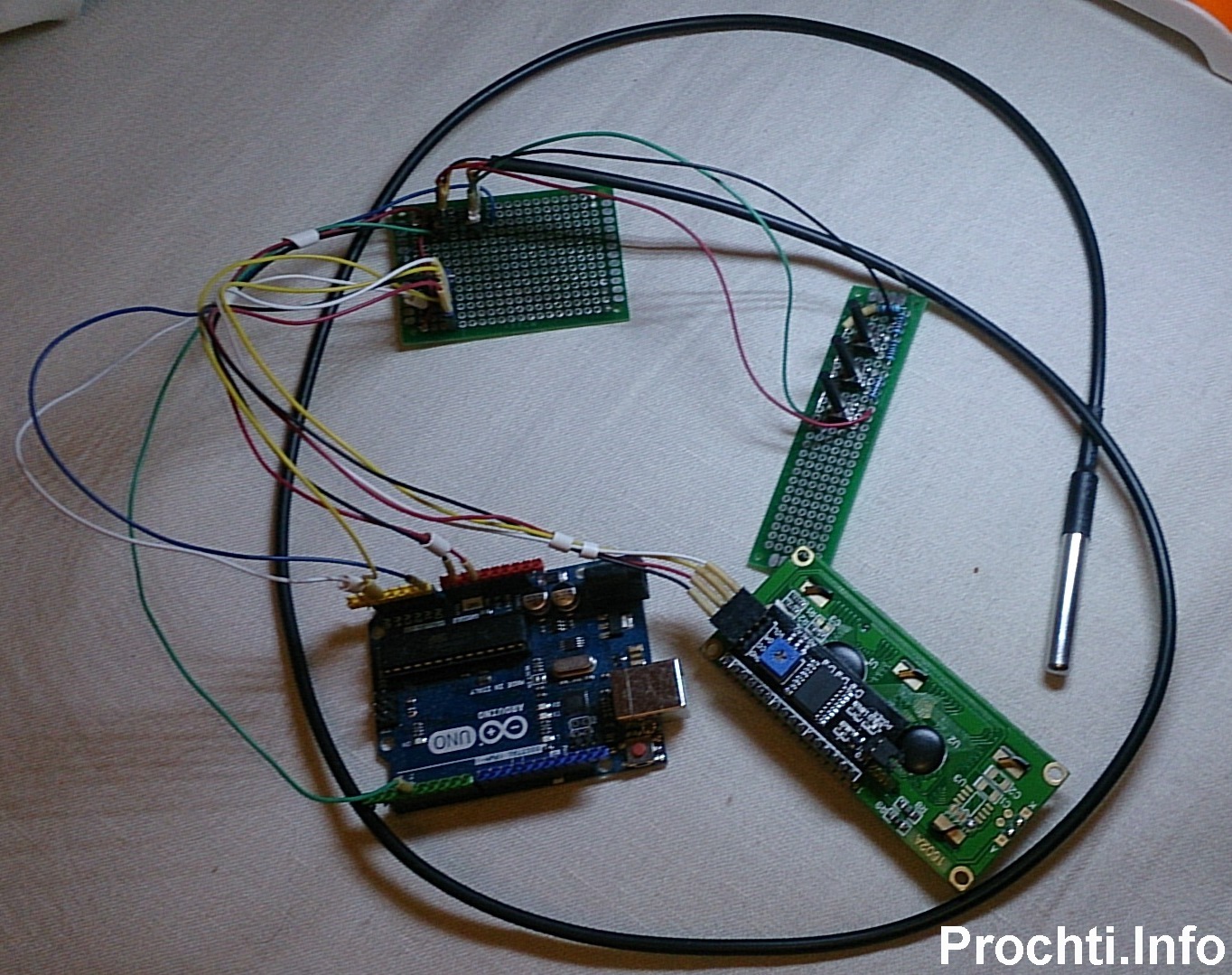

Примерный вид:


В этой версии я допустил некоторые ошибки. Из-за чего схема получилась не такая функциональная, как хотелось бы. И Образовались не нужные элементы.
Говорить вам одно, а показывать другое - возникнет путаница.
И, вот, скрепя сердце, сейчас переделываю :(

Внимание!
После сборки, точнее пропайки платы, ОБЯЗАТЕЛЬНО промываем ее водой или спиртом.
Особенно, если вы паяли ее с кислотой.
Мне не терпелось ее проверить, и я поленился промывать сразу же.
В итоге, потерял 3 часа в поиске решения проблемы: почему дисплей то не работает вообще, то работает неправильно, выдавая ложные символы.
Пока до меня не дошло попробовать промыть плату. Я не верил, что это поможет, но все остальные варианты я уже перепробовал.
В итоге, все заработало как надо.
Так что учитесь на чужих ошибках.

Видио версия. Пока не готова.
