Разъем своими руками. С ключомДелаем самодельный разъем с ключом от неправильного подключения
Если под рукой у вас нет заводских разъемов или они громоздкие, то можно изготовить разъемы самому.
Так же решаем вопрос неправильного подключения, путем установки ключа защиты.
Годится для проектов на Arduino.
Нам понадобится:
Конечный результат:
Инструменты:

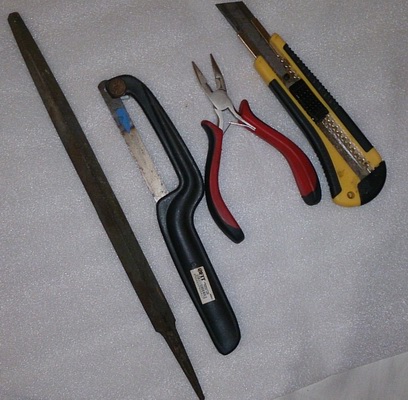

Из инструментов нам понадобится: пилка по металлу, канцелярский нож, напильник или надфиль:
Технология изготовления папы
Прежде чем отламывать нужное нам количество штырьков, вначале изготовим ключ.
Гнуть просто: держим пальцами за пластиковую основу и плоскогубцами выгибаем ключ как нам нравится.
Затем отсчитываем нужное нам для разъема количество штырьков, и отламываем руками по разделительной линии.
Технология изготовления мамы
Канцелярским ножом нансим риски, разметку где пилить.
Риска наносится точно по перегородке. Ровно между соседними штырьками.
Затем, пилкой по металлу прорезаем щели. Можно не до конца.
Осталось пропилить напильником место для ключа от папы, что бы он не мешал плотному сочленения ответных частей нашего разъема.
Как альтернатива: Тоже самое можно сделать и пилкой по металлу.

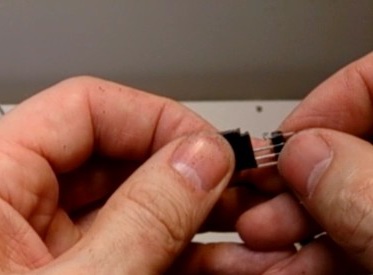

Проверка результата:
