Подключение светодиода 3w от 12v. На микросхеме AMS1117-3.3Подключение
Светодиод можно подключить к любому напряжению, просто подобрав подходящее сопротивление.
Но мы в этот раз подключим через микросхему AMS1117-3.3
Это линейный регулятор с малым падением напряжения.
Цена вопроса: копеечная.
Детали
Спаяем все на проводах. Без печатного монтажа
На схеме только 2 элемента:
микросхема AMS1117-3.3 и
светодиод 3Вт 3.3В

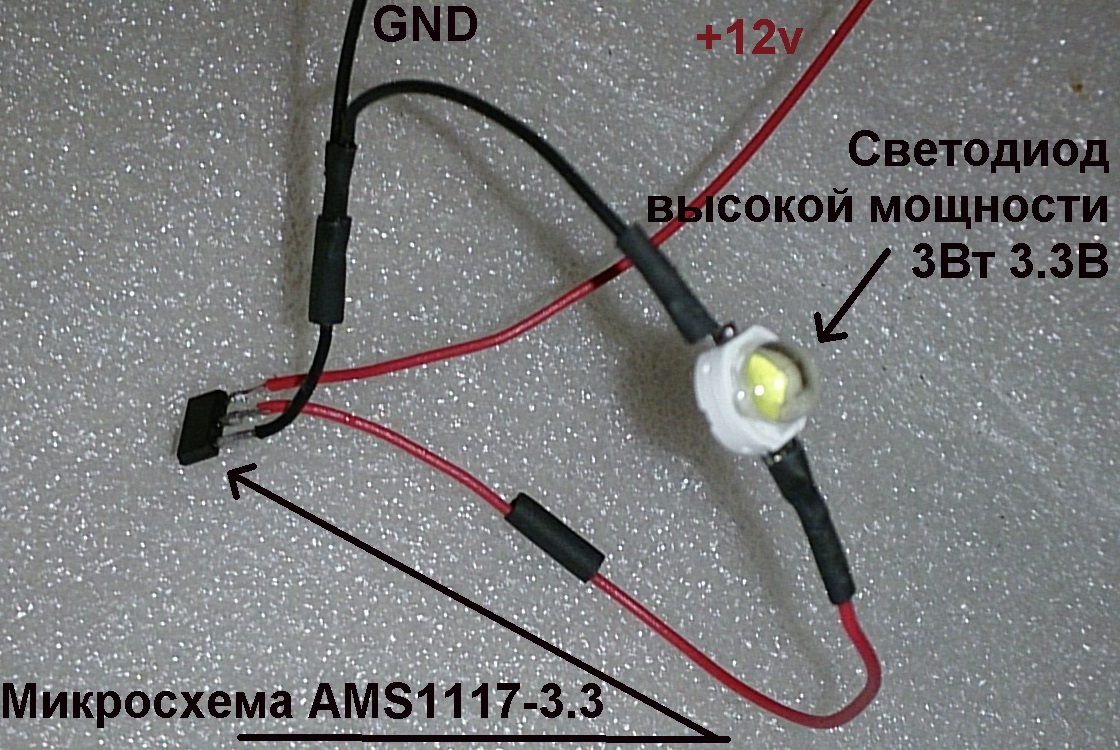

Утолщения: это термоусадочная трубка. Еще не на своих местах. Нагреву не подвергалась.
Подключаем питание
Питание подключено от литиевых аккумуляторов, собранных в батарею из 3-х элементов.
Напряжение 12,6v.

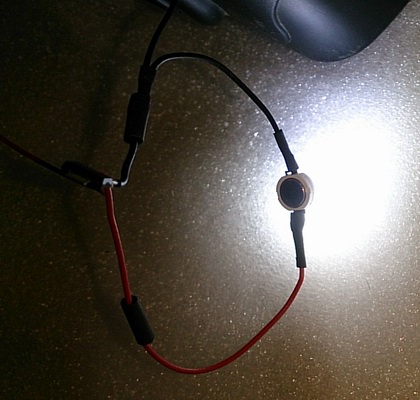

Темно от засветки. снято при свете. Свет очень яркий. Аналог 35-40 ваттной лампочки накаливания.
Микросхема греется жутко. Пальцами не удержать.
AMS1117 описание характеристик:
Максимальный выходной ток – 1 А;
Максимальное входное напряжение – 18 В;
Температурный диапазон работы T = -20 .. +125°С;
Максимальная рассеиваемая мощность для корпуса SOT-223 – Pmax = 0,8 Вт;
Максимальная рассеиваемая мощность для корпуса TO-252 – Pmax = 1,5 Вт;
Тепловое сопротивление кристалл-корпус для корпуса SOT-223 – Rt = 15°С/Вт;
Тепловое сопротивление кристалл-корпус для корпуса TO-252 – Rt = 3°С/Вт;
Выключение при перегреве кристалла – T = 155°С;
Тепловой гистерезис – T = 25°С.
Даташит:

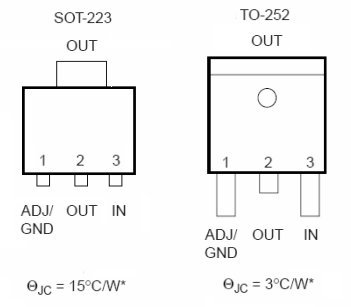

Наша микросхема - слева.
