Ч.12 Добавляем в схему 1-ого этапа зуммерДобавляем в схему 1-ого этапа зуммер
На этом шаге мы немного доработали вывод информации на дисплей: убрали лишние нули (до сотых)
Ввели изменяемый гистерезис. Раньше он на всей протяженности был 0.2 градуса.
А теперь в промежутке между 70 и 80 градусами он 0.2 градуса.
А вне его пределов: 1 градус.
Добавили в схему пищалку (buzzer) которая сигнализирует нам о том, что процесс отбора идет.
Детали:

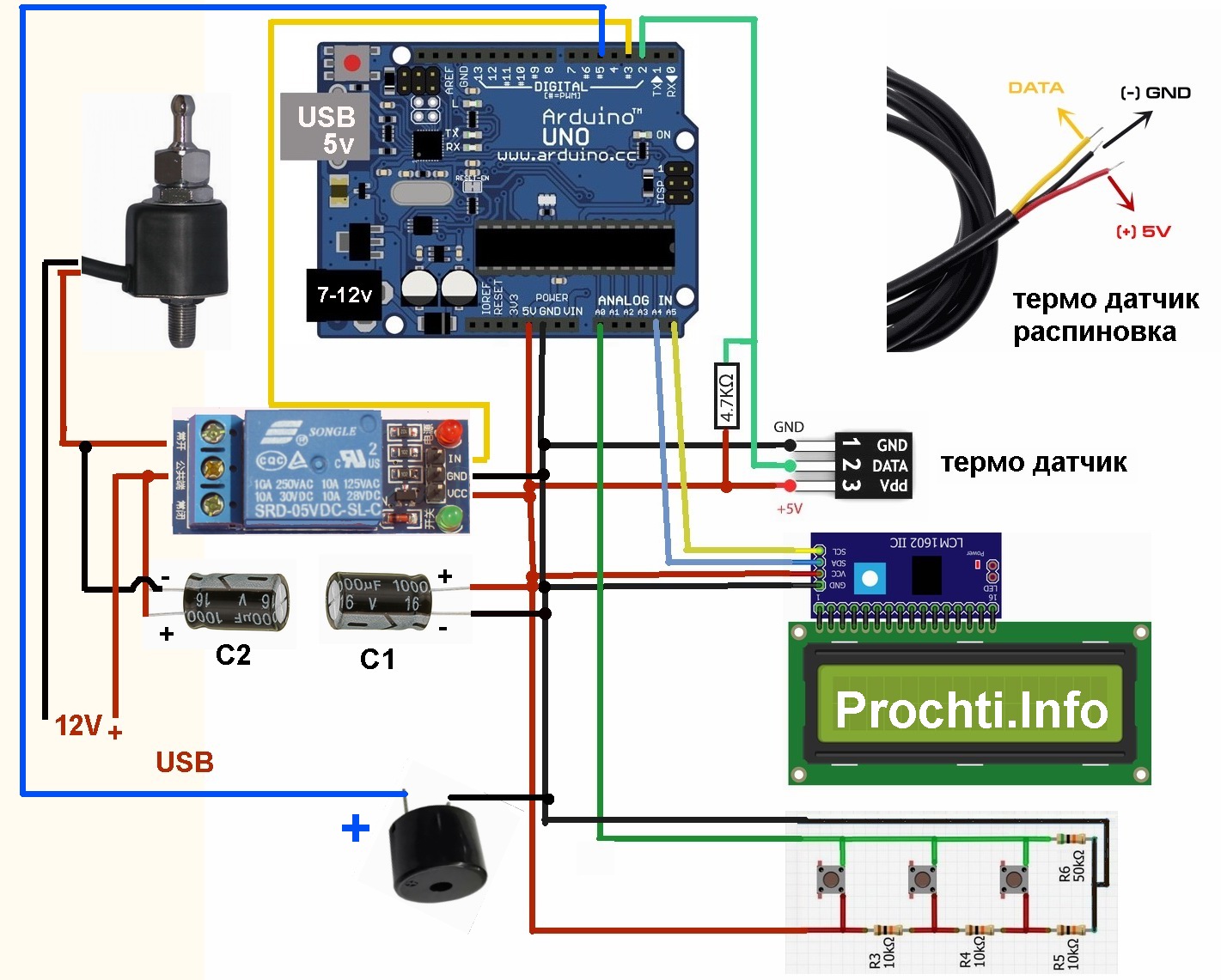

Схема подключения
Питание микроконтроллера Ардуино Uno
Микроконтроллер ардуино можно питать как от USB порта компьютера, от зарядного усттройства мобильного телефона (+5вольт) и от Повер банка(+5вольт).
Так и от напряжения 7-12 вольт. Черный разъем.
Внимание!
Программа хоть и рабочая, но может содержать ошибки, которые могут превести к непредсказуемым результатам.
Поэтому, используя ее вы принимаете на себя все риски и последствия, которые могут случится при использовании данной программы.
----------------------------------
Внимание!
Так же предупреждаю всех, что автоматика - автоматикой, но отлучаться от оборудования во время перегона - это нарушение техники безопасности. Тем более - надолго.
Может случиться пожар и даже взрыв.
Это касается, в том числе, и покупных систем от крупных, проверенных временем производителей.
-----------------------
Посмотреть Скетч. Программу.
При сохранении, переименовать с расширением ino
Пример displ_temp_knopki.ino
Еще про скетч:
Я все подробно расписал у каждой строчки программы.
Если что-то непонятно, пишите в комментарии под видео. Когда оно появится.
Видео по установки библиотеки для дисплея
Видио версия.
