Восстановление батареи шуруповерта. Ч.1 Схемы подключения.

Замена батарей шуруповерта на Li-Ion. Ч 1.

Варианты замены:

1. Установка новых аккумуляторов последовательно, без защитной или балансировочной платы.

Оправдано только:
- В случае отсутствия балансировочной или защитной платы.
- Если рабочий ток шуруповерта выше тока защиты балансировочной платы.

2. Установка новых аккумуляторов через балансировочную плату.

Преимущества:
- Плата не позволит аккумуляторам разрядится ниже критического значения.
- Плата не позволит случится перезаряду аккумуляторов.
- Плата контролирует состояние каждого аккумулятора и ориентируется на худший.

3. Комбинированный. Установка новых аккумуляторов через балансировочную плату, но отбор мощности шуруповертом осуществляется напрямую с крайних контактов аккумуляторной группы.

Оправдано в случае:
- Если рабочий ток шуруповерта выше тока защиты балансировочной платы и она постоянно уходит в защиту.

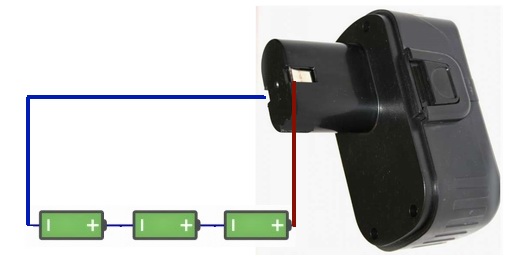

Схема подключения без балансировочной платы.

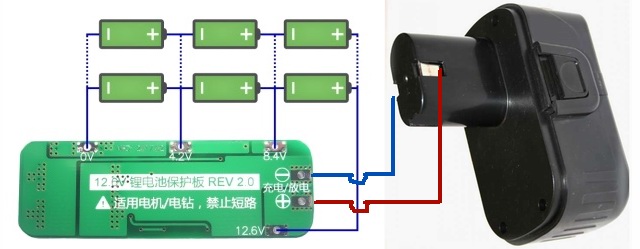

Схема подключения через балансировочную плату.

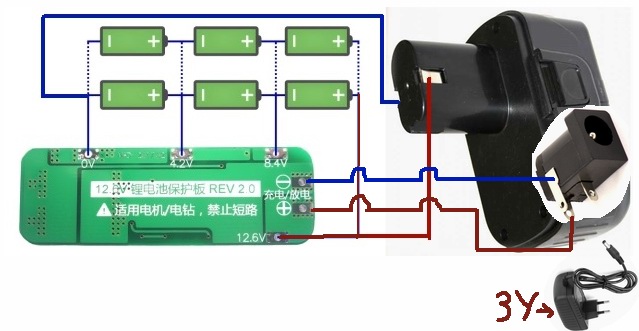

Комбинированная схема подключения.
Заряд происходит через дополнительный разъем на корпусе аккумуляторного блока.
Разряд - напрямую с клемм аккумуляторной батареи.



Зарядное устройство:

Можно применять штатное. Которое и поставлялось с шуруповертом.

Пределы напряжения заряда:
минимальное: 12.6 вольт.
максимальное: 15 вольт.
рекомендуемое: 13 вольт.

Подробное видео по этой теме

Необходимые детали:
Балансировочная плата на 3 аккумулятора
Аккумулятор Li-Ion. Ток 35А
