Восстановление батареи шуруповерта. Ч.2 практика.

Замена батарей шуруповерта на Li-Ion. Ч 2.

Параметры шуруповерта:

В наличии шуруповерт 12 вольт.
И батарея к нему, ни на что не годная.

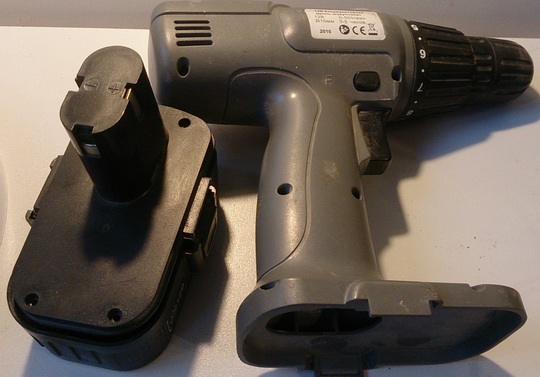

шуруповерт и батарейный отсек

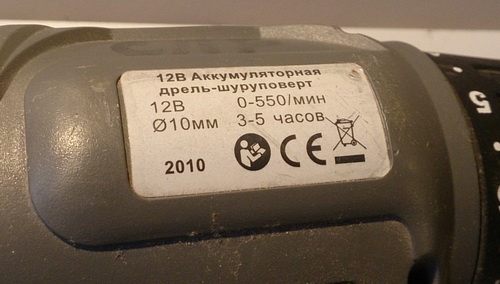

Шильдик шуруповерта

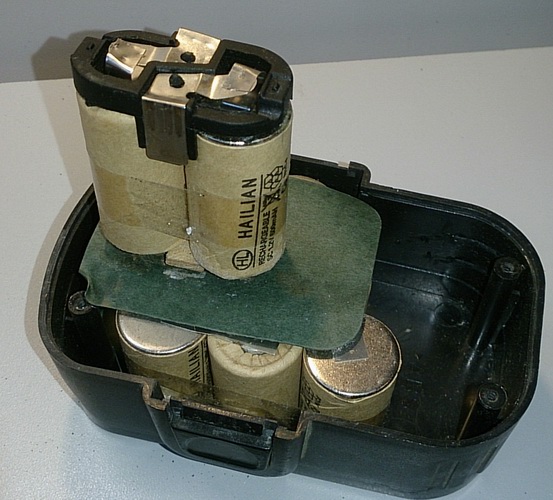

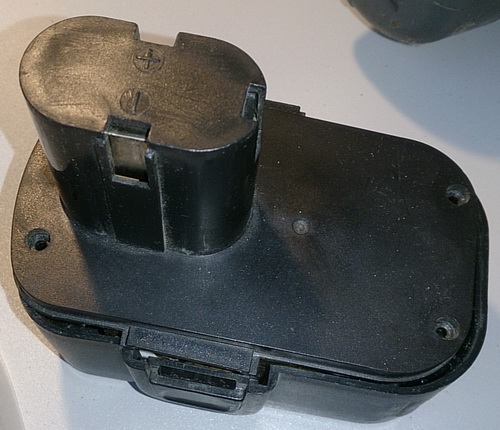

Разбираем батарейный отсек:

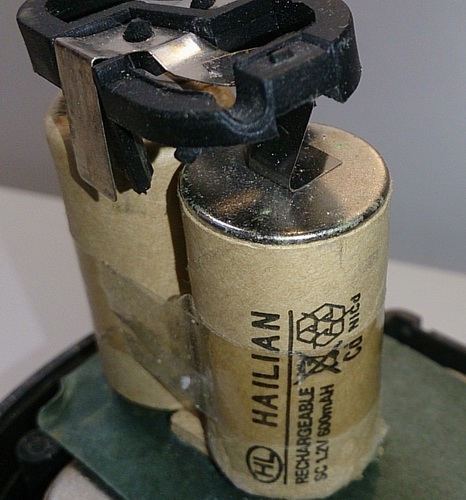

Приподнимаем контактную группу, что бы был удобный доступ к приваренным контактам аккумуляторов.

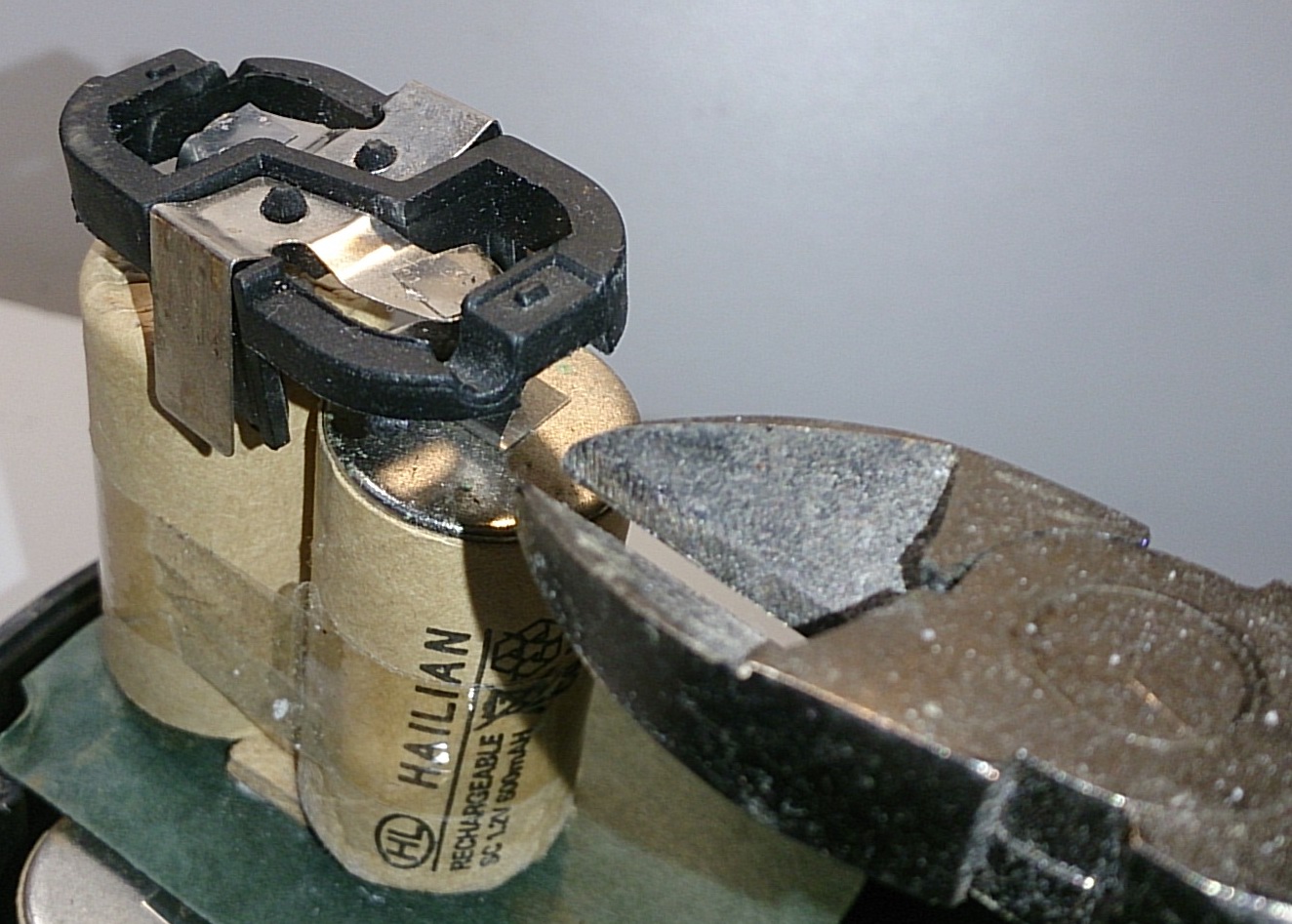

Срезаем или выламываем лепестки контактов от аккумуляторов.

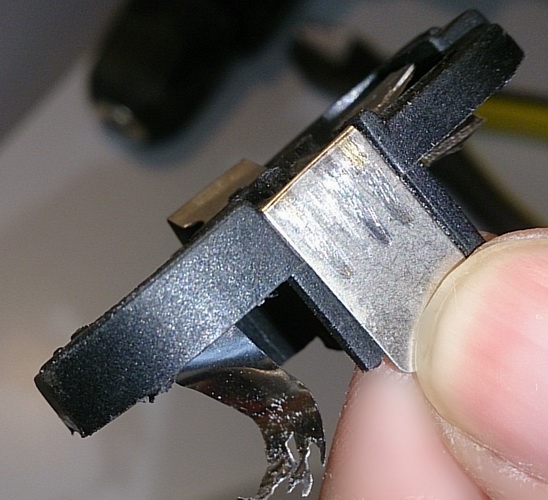

Контактная группа у нас в руках


Крепим контактную группу в батарейном отсеке:

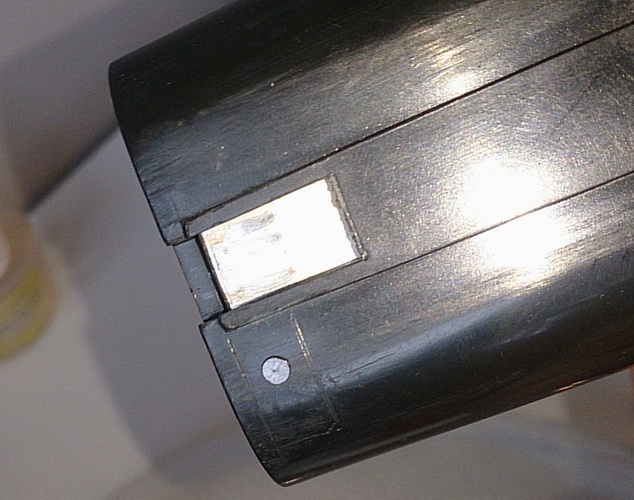

Мы будем крепить контактную группу на штифтах. Я делаю это на гвоздиках.
Так как это доступно любому.
Толщина моих гвоздиков - 1мм.



Если у вас есть мелкие шурупы, то удобнее сделать на них, немного рассверлив пластмассу корпуса батарейного блока, что бы утомпить головку шурупа и он не мешал вставке или извлечению батарейного блока из корпуса шуруповерта.


Вставляем контактную группу в батарейный отсек на место и отмечаем его местонахождение.

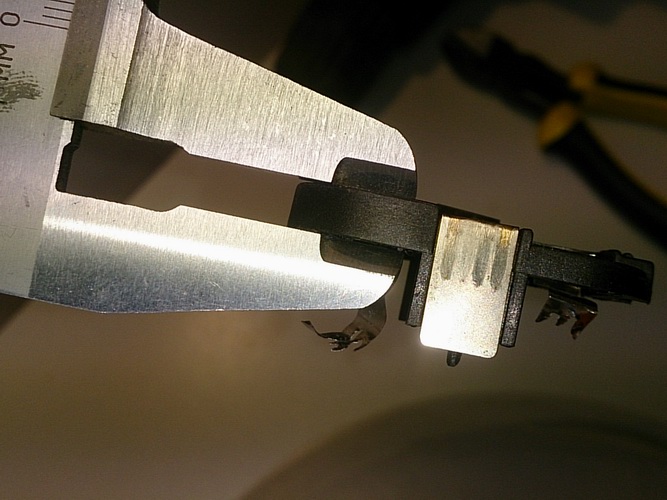

Если у вас нет отверстия в батарейном отсеке, то придется рассчитать местонахождение контактной группы по толщине контактной группы и толщине крышки батарейного отсека.

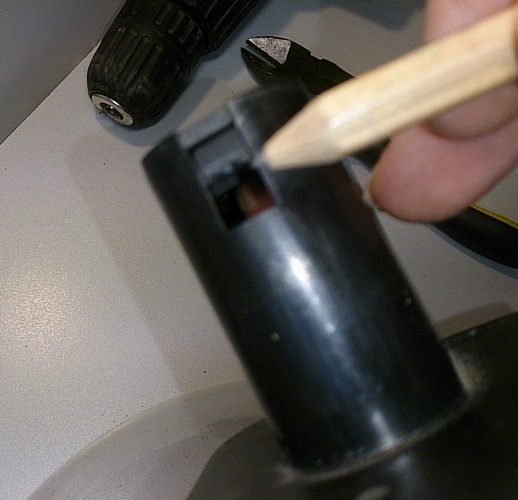

Вставляем контактную группу в батарейный отсек и сверлим отверстие насквозь и стенки батарейного отсека и через него стенки контактной группы.

Затем в отверстие контактной группу, с помощью иголки продеваем нитку, которая создаст сопротивление вставленному гвоздику и будет препятствовать его выпадению.



Припаиваем ТОЛСТЫЕ провода (2 шт.) к нашей контактной группе. Они будут идти от платы балансировки и защиты BMS. (ссылка на плату внизу страницы).
Толщина проводов от 2.5 квадратов. Гибкий удобнее.

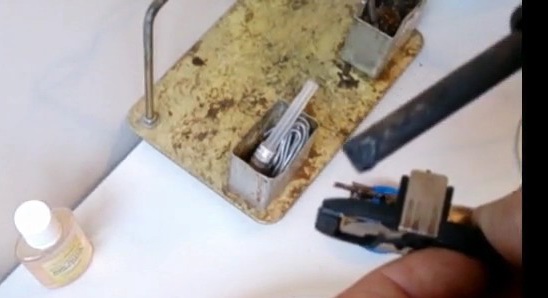

Если контакты контактной группы у вас из нержавеющей стали, то в качестве флюса необходимо использовать ортофосфорную кислоту. Она на картинке слева.




Припаиваем провода от контактной группы к балансировочной плате.

Затем, или до, рекомендую провода скрепить провода между собой изолентой или связыванием в узел, как у меня.
Провода толстые, усилие передают большое, лучше, если между собой они будут скреплены.
Для этой же цели и что бы не передавать усилие на контактную группу, расклиниваем их в жолобе батарейного отсека, какой-нибудь распорткой.
Я использовал трубочку от ПЭТ кеги.



Пайка аккумуляторов:
На 12-ти вольтовый шуруповерт нам понадобится 3 Li-Ion -ных аккумулятора.
Я выбрал аккумуляторы с уже припаянными лепестками, паять такие контакты- очень просто.
Ссылка на аккумуляторы внизу станицы.

Надо их спаять последовательно. Не перепутайте плюс с минусом.

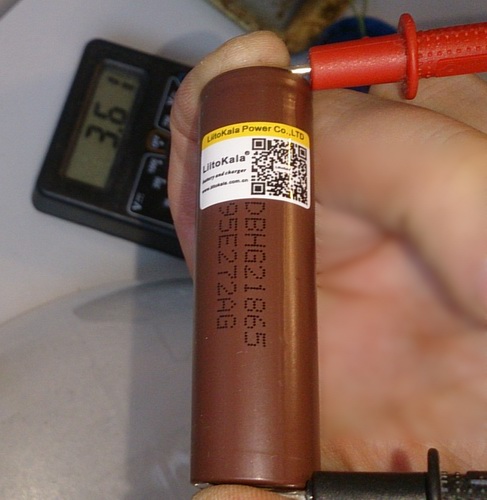

Лучше проверить тестером.

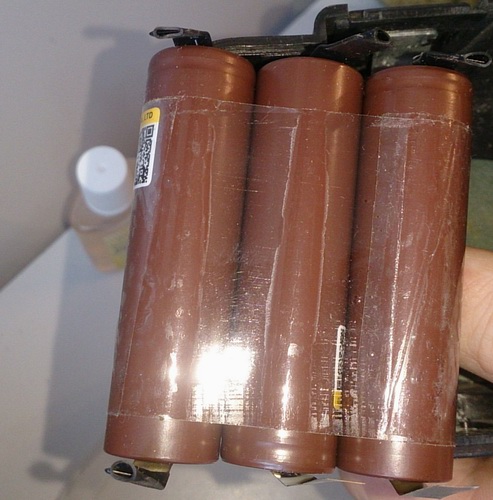

Скрепил аккумуляторы между собой обычным скотчем.


В моем случае аккумуляторы размещаются в батарейном отсеке идеально.

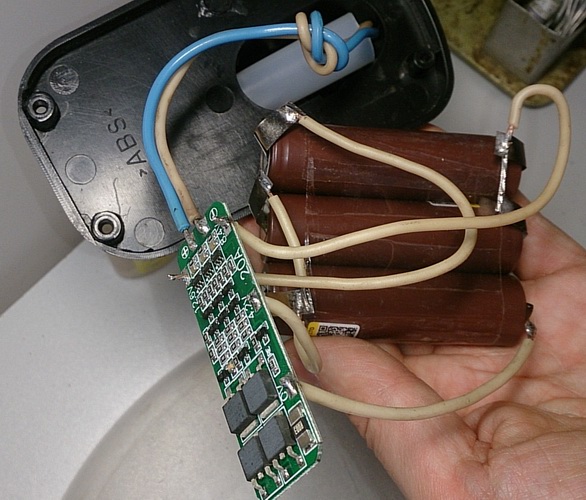

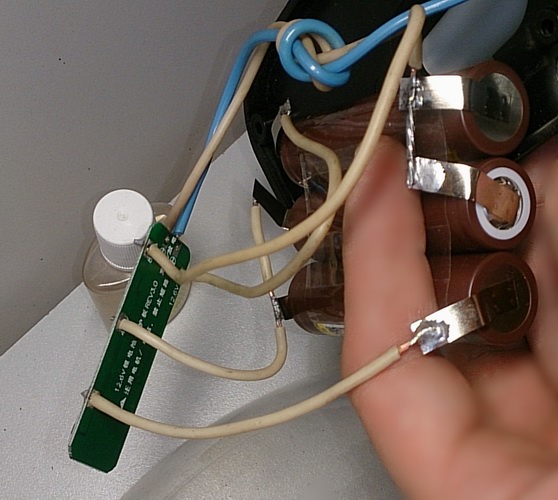

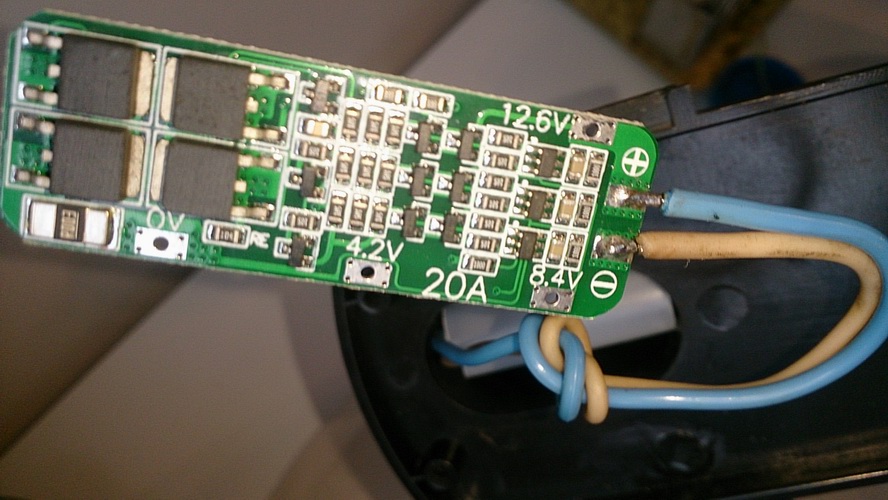

Припаиваем Провода от балансировочной платы к аккумуляторам.
Схему распайки смотри в первой части.
К плате припаиваем хорошо. Так как токи приличные. Но не перегреваем ее.
Идеальная мощность паяльника - 40 ватт.

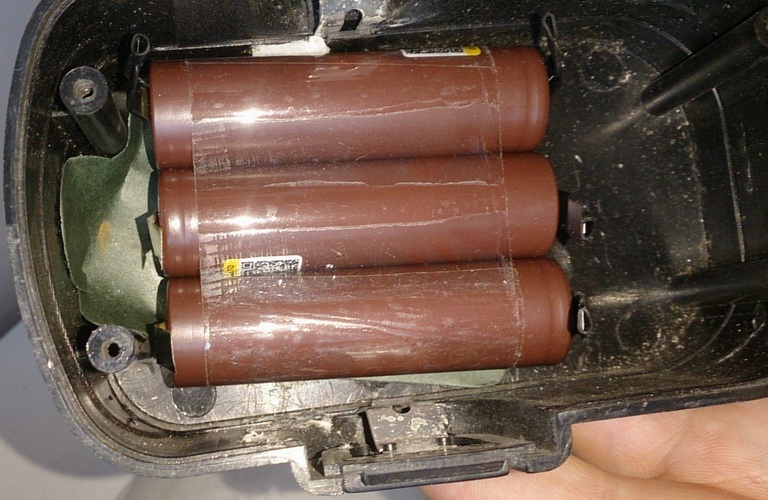

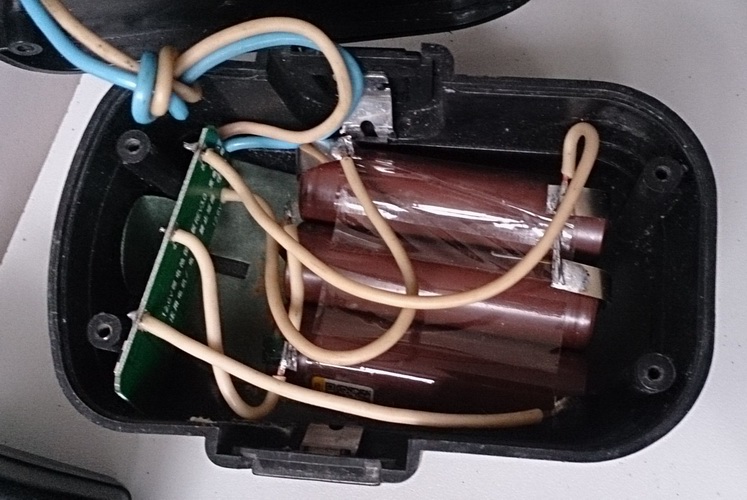

Укладываем аккумуляторы и плату в батарейный блок.



Заряжаем батарею штатным заряднм устройством:

Проверям, что мы все подключили правильно.
Делаем это визуальным осмотром и с помощью тестера.

Только после этого подключаем зарядное устрйство.

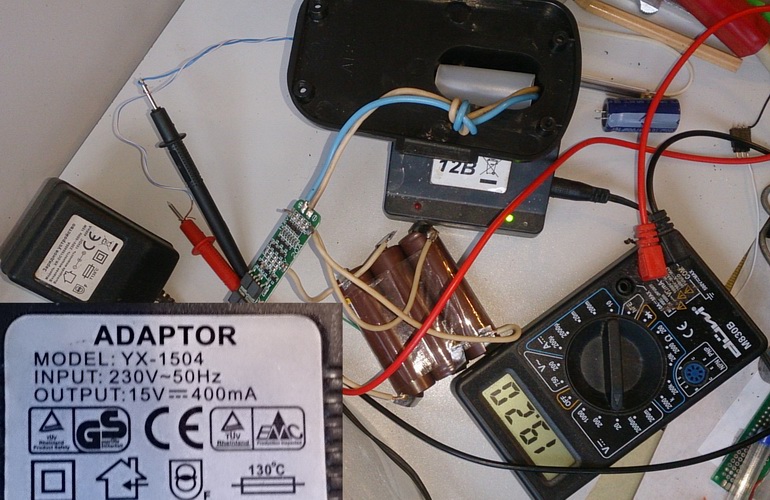

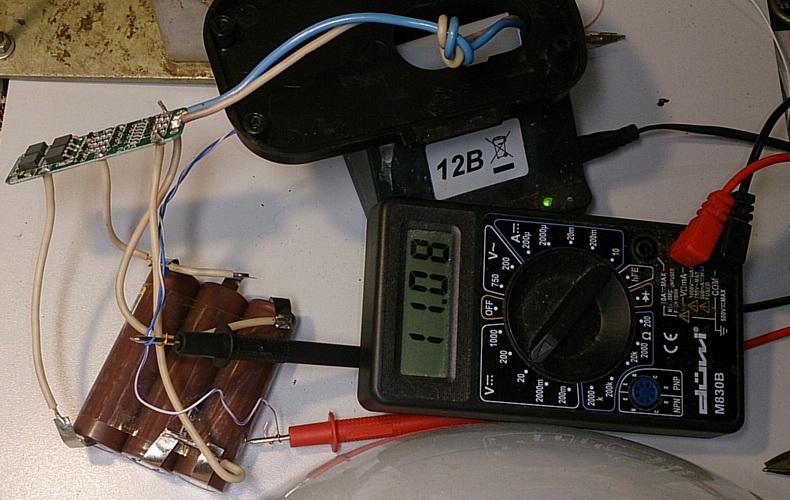

Проверяем тестером на входе балансировочной платы или на выходе с зарядного устройства (я набросил проводки на клеммы зарядного устройства.)

Убеждаемся, что не смотря на то, что зарядное устройство по харакеристикам выдает 15 вольт (на деле больше) но на клеммы балансировочной платы оказывается всего лишь 11,8 вольт.У вас значения могут быть другими.
Это происходит потому, что аккумуляторы способны принимать в себя ток заряда до 10 ампер. А зарядное устройство (моё) может только выдавать 0,5 ампера.
Затем, напряжение будет потихоньку расти, а затем, по достижению 12,6вольта балансировочная плата отключит Питание батарей. И на выходе с зарядного устройства напряжение подпрыгнет.


Аккумуляторы заряжались около 3х часов.
Шуруповерт принял их отлично.
Крутит хорошо.
В защиту уходит только когда батареи начинают разряжаться ниже допустимого значения.
Но и то, как правило при высоком крутящем моменте.
Если при резком нажатии кнопки шуруповерт у вас будет уходить в защиту, то припаяйте на выход с платы конденсатор 25 вольт, 4,7 мкф.

Подробное видео по этой теме
