Делаем плату коммутации. Шилд для АрдуиноДелаем самодельный шилд коммутации
Для более менее сложный проектов удобно делать подключение модулей и датчиков к ардуино через плату коммутации.
Существуют готовые. Их называют шилды. Но не всегда они нам удобны.
Поэтому, я предлагаю сделать такую плату самому.
Суть простая, возьмем универсальную печатную плату, протянем по ней "рельсы" питания (VCC и GND) и "гельсы" для шины I2C (IIC).
К данной плате подключается: Arduino UNO, Термощуп (термодатчик цифровой DS18B20), Дисплей шина I2C, резистивная клавиатура или любой другой датчик.
Нам понадобится:

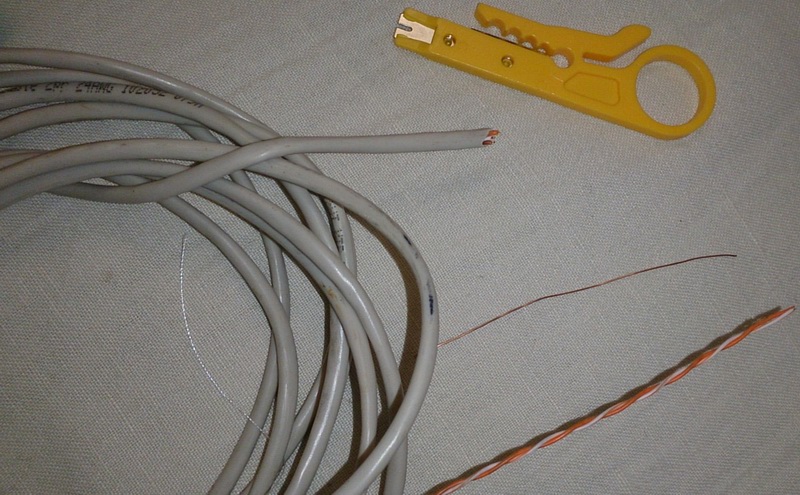

Разделаем витую пару на медные одножильные проводки.
Они не покрыты лаком, поэтому зачищать их не надо.
Обрезки витой пары. Медной

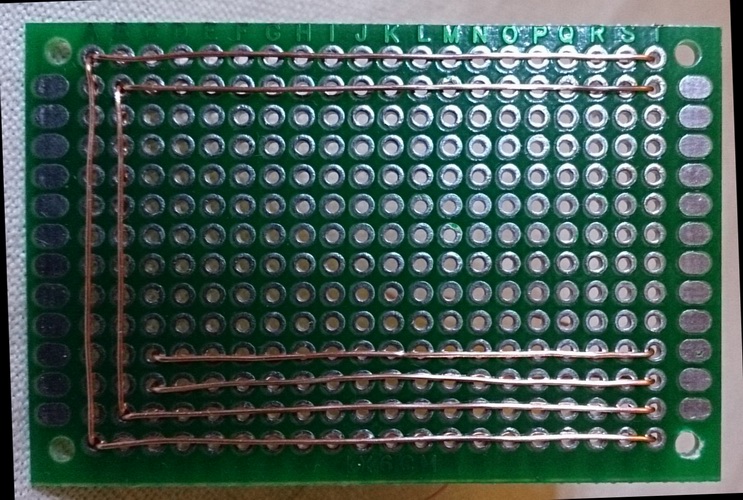

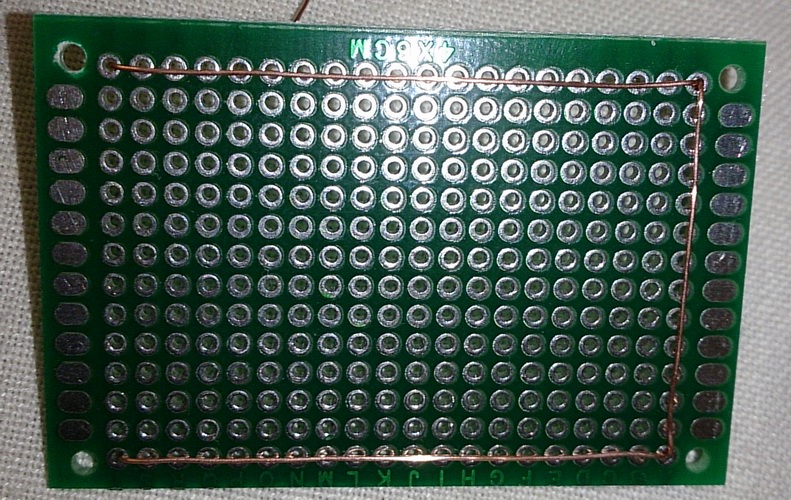

Продеваем проводки через дырочки платы по указанной схеме.

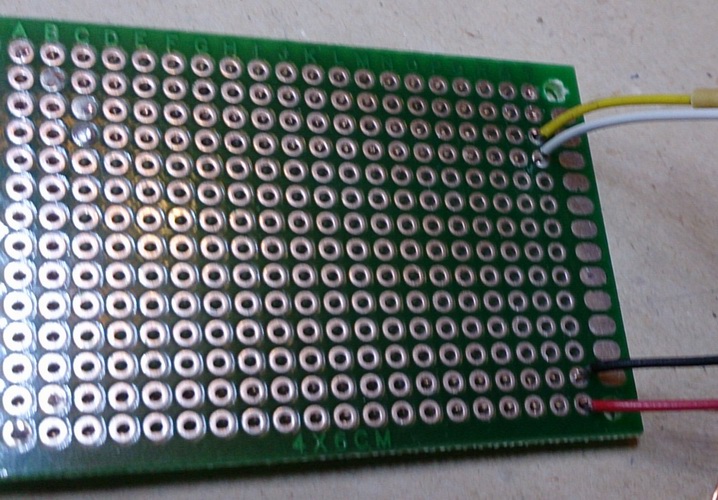

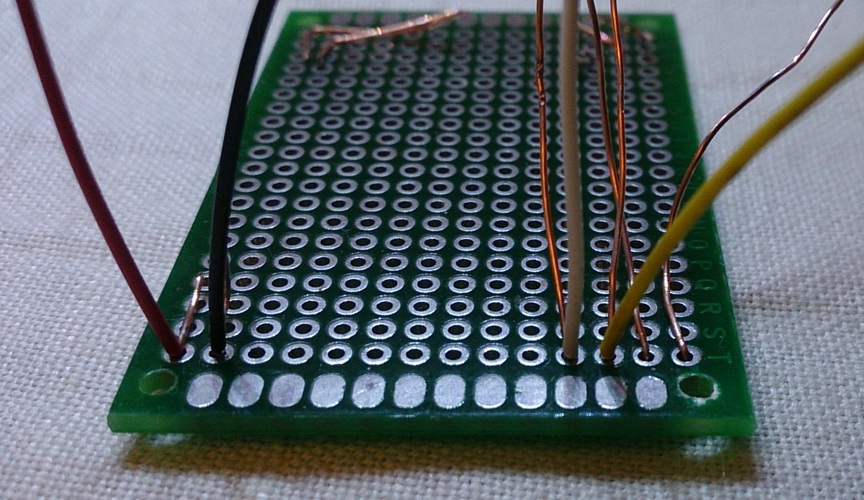

С обратной стороны от "рельсов" вставляем проводки питания и два проводка для шины I2C

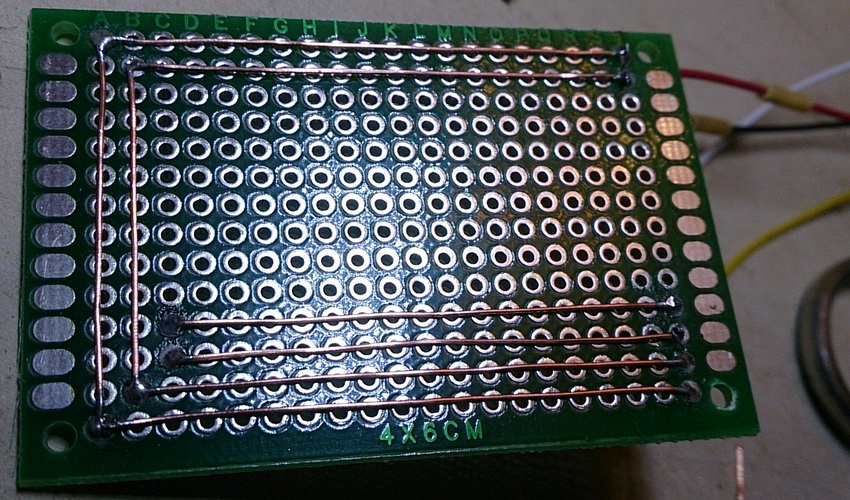

Припаиваем проводки, а затем откусываем торчащие концы "рельсов".

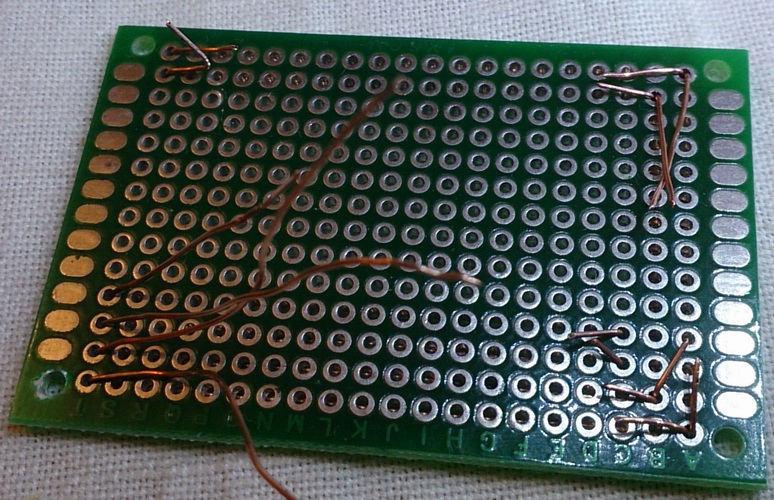

Вид с обратной стороны
Делаем разъемы для модулей, которые будем подключать к нашей плате.

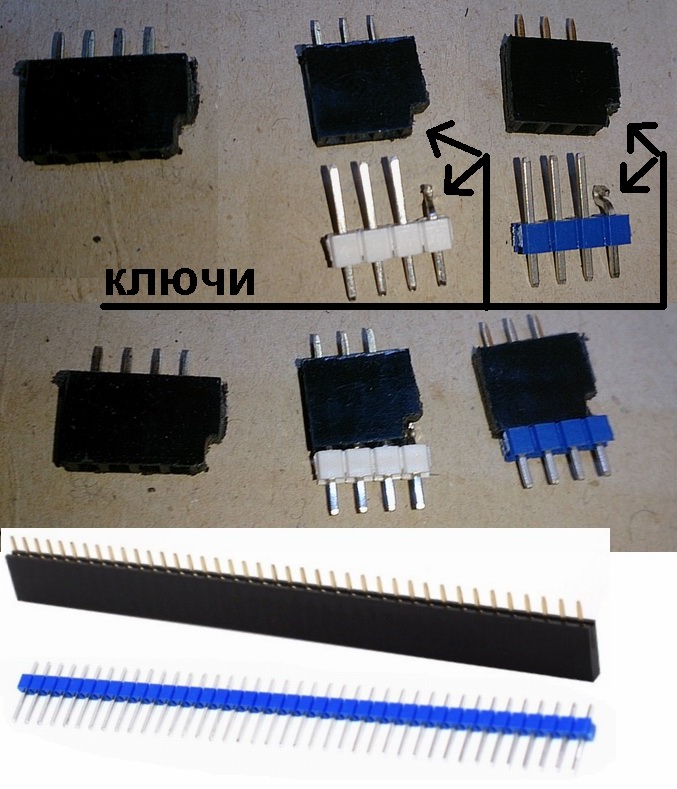

Для изготовления используем "Вилка штыревая" и "Гнездо на плату".
Технология изготовления разъемов

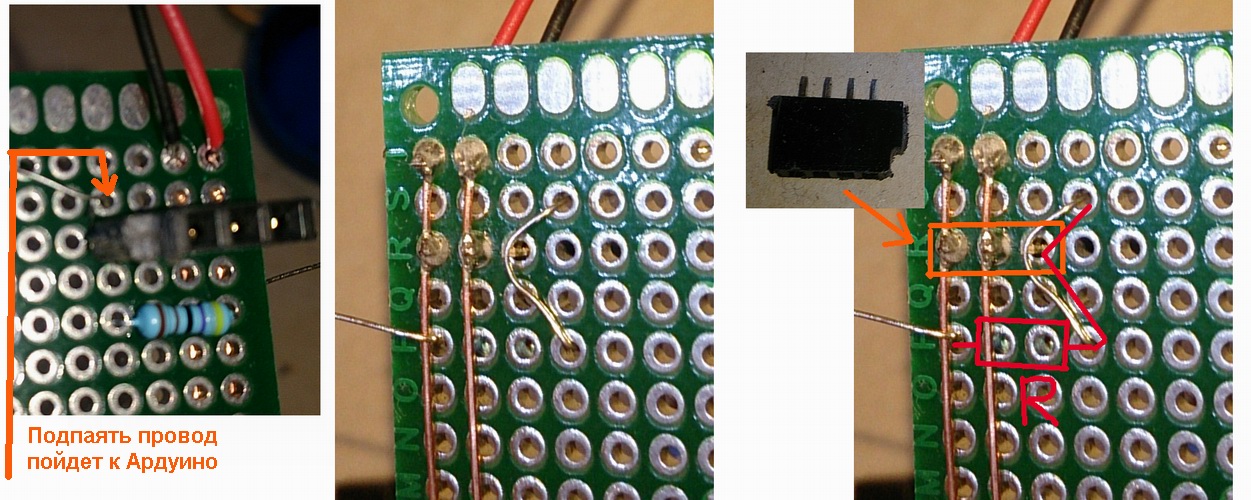

Припаиваем разъемы к плате.
Если у разъема 3 вывода, то два подпаиваются к "рельсам" +5 вольт и GND, а к 3-ему следует подпаять провод, который пойдет к микроконтроллеру.
Некоторые разъемы требуют подпайку дополнительных элементов.
Например цифровой даттик температуры типа DS18B20, требует подключения между + и информационным выводом резистора в 4,5 кОм.
Выглядит это так:
После завершения пайки обязательно промойте все места пайки водой или спиртом. Особенно, если вы использовали кислоту в качестве флюса.
В нашем случае можно промыть водой. Просто подставив под кран и потерев щеточкой, для надежности.

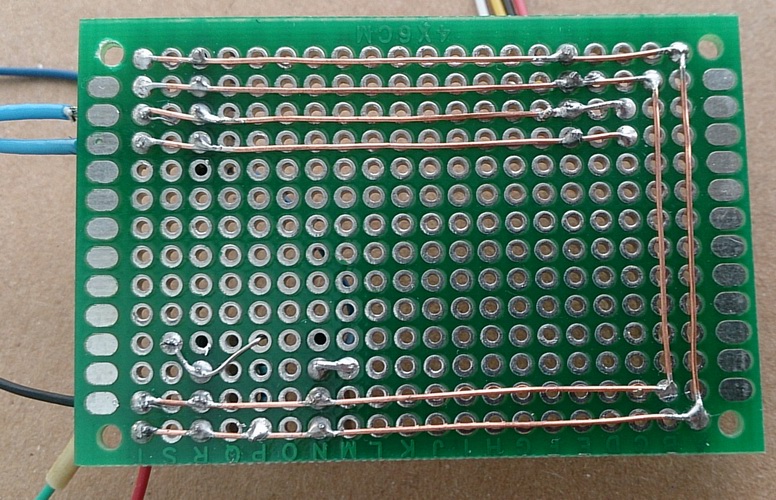

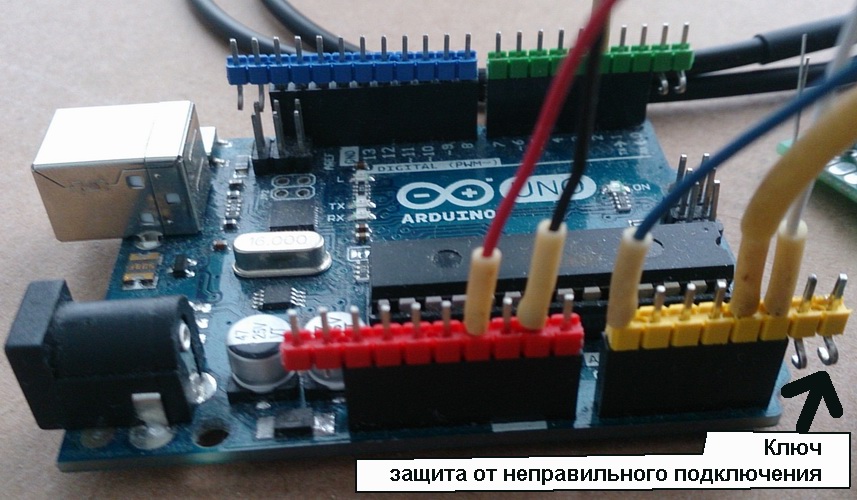

Конечный результат:

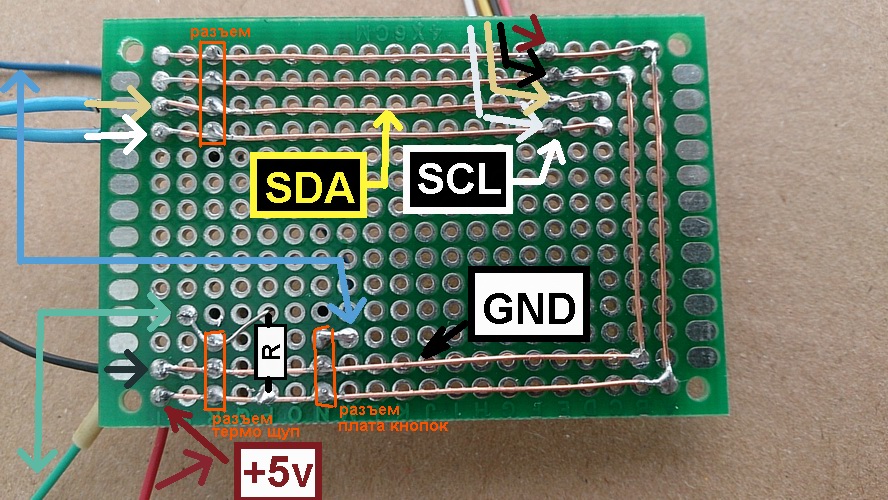

Расшифровка

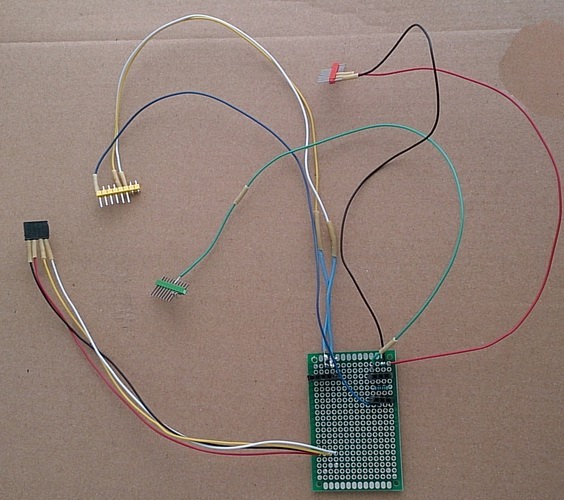

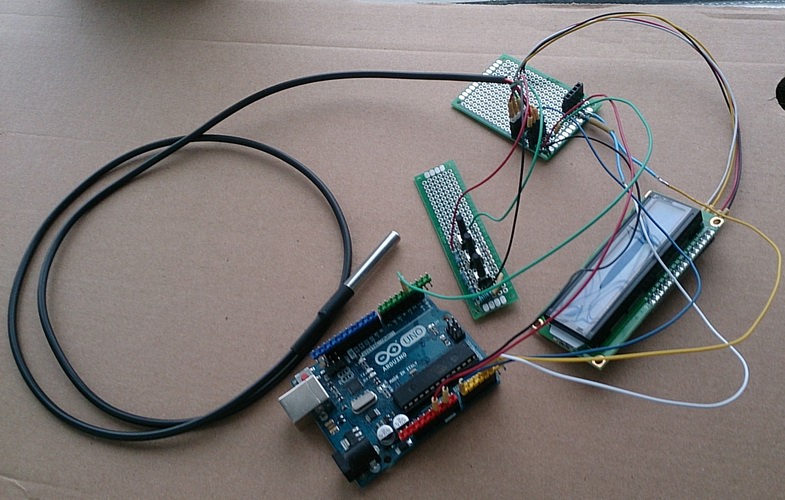

Все в сборе:
